探索TOPCon電池：光伏新興技術的未來
Published:
2023-10-18 17:07
Source:
順風光電
什麼叫TOPCon電池？

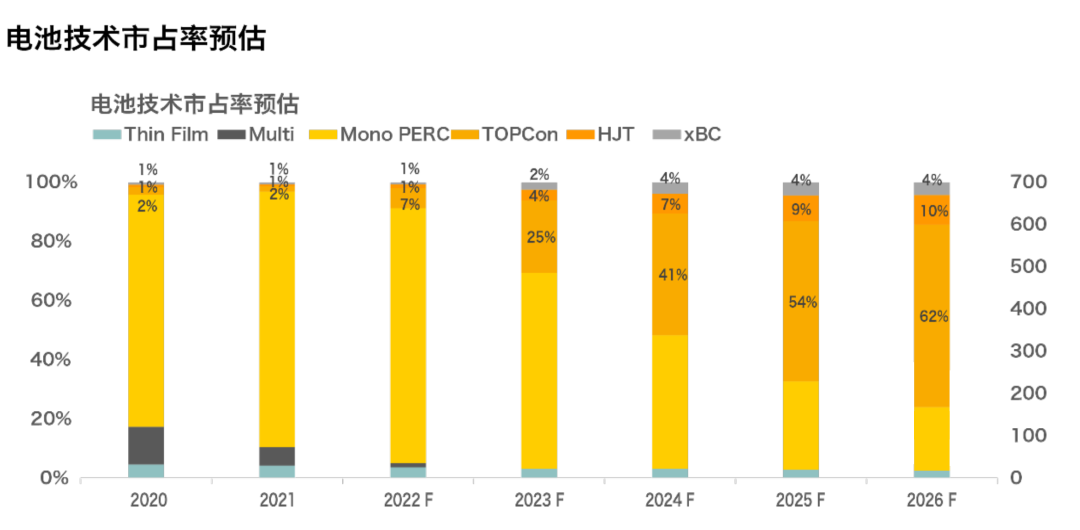

2023年作爲TOPCon技術爆發(fā)的一年，市占率有望占比超過(guò)25%。

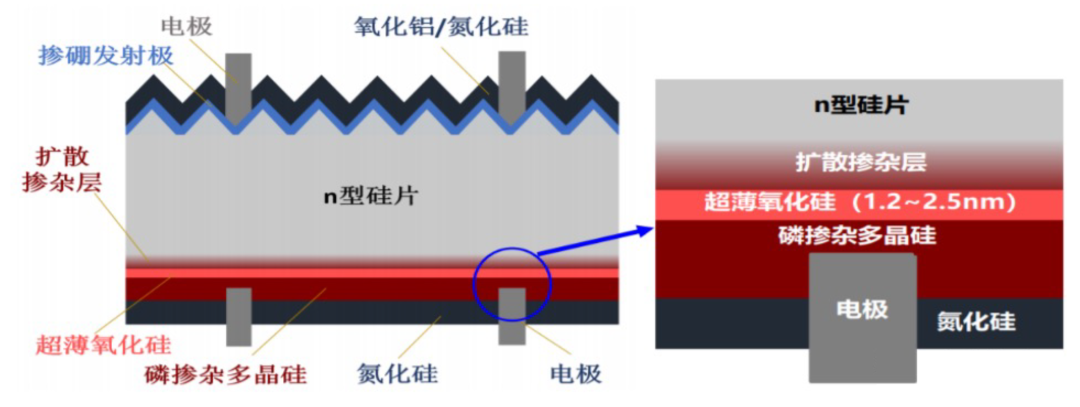

從結構上來看，TOPCon是一種基于選擇性載流子原理的隧穿氧化層鈍化接觸(Tunnel Oxide Passivated Contact)太陽能電池技術，其電池結構爲N型矽襯底電池，在電池背面制備一層超薄氧化矽，然後再沉積一層摻雜矽薄層，二者共同形成了鈍化接觸結構，有效降低表面複合和金屬接觸複合。
TOPCon電池工藝
相比于單晶PERC工序，TOPCon電池生産工序要多出2~3個步驟，分別是沉積隧穿氧化層（超薄SiO2，1~2nm）、沉積本征多晶矽鈍化層（60~100nm）、磷注入。
TOPCon主要工序及作用
矽片切割後其邊緣有損傷，矽的晶格結構被破壞、表面複合嚴重，清洗制絨主要目的在于去除表面損傷并形成表面金字塔陷光結構、光線照射在矽片表面通過(guò)多次折射，達到減少反射率的目的。
2. 硼擴散工序
② 原理
HCl還可以與太陽能電池片表面及爐管內的金屬雜質反應，生成氣態的金屬氯化物，隨尾氣排出，可以避免金屬雜質在高溫過(guò)程中擴散入太陽能電池片內部。
3. SE激光摻雜工序
形成選擇發(fā)射極，主要是在金屬柵線與矽片接觸部位及其附近進(jìn)行高濃度摻雜，減少前金屬電極與矽片的接觸電阻；而在電極以外的區域進(jìn)行低濃度摻雜，可以降低擴散層的複合。通過(guò)對發(fā)射極的優化，增加太陽能電池的輸出電流和電壓，從而增加光電轉化效率。
相比于傳統的硼擴散，TOPCon電池疊加SE技術理論上可以實現效率提升0.5%，而在實際量産中可以實現效率提升0.2~0.4%。
刻蝕的主要作用爲去除 BSG 和背結。擴散過(guò)程會(huì )在矽片表面及周邊均形成擴散層，周邊擴散層容易形成短路，表面擴散層影響後續鈍化，因此需要去除。目前刻蝕主要采用濕法，先在鏈式設備中去除背面與周邊擴散層，之後處理正面。
5. 制備隧穿氧化層與多晶矽層
背面沉積 1-2nm 隧穿氧化層，之後沉積 60-100nm 多晶矽層形成鈍化結構。TOPCon 鈍化層制備方式較多，主要分爲 LPCVD、PECVD、PVD 路線等，目前以 LPCVD 爲主，但繞鍍嚴重，PECVD綜合性能具備較強潛力。
6. 制備背面減反射膜
在電池背面制備減反射鈍化膜層增加對光的吸收，同時，在 SiNx 薄膜形成過(guò)程中産生的氫原子對矽片具有鈍化作用。
7. 正面鍍氧化鋁
在矽片正面沉積一層氧化鋁膜層，與其他膜層共同形成正面鈍化作用。
8. 制備正面減反射膜
正面減反膜與背面作用基本相同，此外，正面沉積的氧化鋁薄膜非常薄，容易在後續電池組件的制作中被破壞，正面 SiNx 對氧化鋁也具有保護作用。
9. 絲網印刷-激光轉印
激光轉印是一種新型的非接觸式的印刷技術，該技術是在特定柔性透光材料上塗覆所需漿料，采用高功率激光束高速圖形化掃描，將漿料從柔性透光材料上轉移至電池表面，形成柵線，制備前後電極。
10. 燒結
通過(guò)高溫燒結形成良好的歐姆接觸。
11. 自動分選
對不同轉換效率的電池片進(jìn)行分檔。
TOPCon電池優勢
TOPCon電池之所以能被廣大企業所采納，其優勢很明顯，具體如下：
1. 高轉換效率
預計到2023年下半年，TOPCon可以達到26.8%，PERC的效率在23.5%左右，效率差能達到3.3個百分點。
2. 低衰減率
TOPCon組件首年衰減率約1%(PERC約 2%)，首年後年均衰減率約0.4%(PERC約0.45%)。
3. 低溫度系數
在組件端，PERC組件功率溫度系數爲-0.34%/℃，而TOPCon組件的功率溫度系數低至-0.30%/℃，使得TOPCon組件在高溫環境下的發(fā)電量尤爲突出。
4.高雙面率
大基地項目由于地域遼闊，地面反射率較高(通?？蛇_30%)，在大基地項目中使用具備高雙面率的N型組件發(fā)電增益更爲明顯。
