一文讀懂“激光增強接觸優化技術”（LECO）中的當前路徑和溫度分布
Published:
2023-11-01 00:00
Source:
摘要
我們介紹了二極管網絡(luò )模擬的結果，在“激光增強接觸優化”（LECO）過(guò)程中對電流路徑和電流密度進(jìn)行建模。我們對接觸界面進(jìn)行建模，假設圓形接觸開(kāi)口以面積密度、特定接觸電阻率和接觸半徑爲特征。模擬結果表明，電流密度隨著(zhe)接觸半徑的增加而減少，但對小接觸半徑的最大值飽和。電流密度以幾個MA/cm2的順序排列，具體取決于應用的端子電壓。在第二部分中，介紹了一個傳熱模型，該模型使用計算出的電流密度作爲輸入，并返回溫度分布作爲空間和時間的函數。該模型的結果表明，在接觸區可以達到較高的局部溫度（高于100°C，達到8000°C），而表面溫度不會(huì )顯著上升（高于室溫低于20 K）。此外，結果表明，對于非常小的接觸半徑，局部溫度很低，然後以約50納米的順序增長(cháng)到接觸半徑的最大值，然後由于大接觸半徑的電流密度下降而再次下降。然而，結果表明，如果接觸區域與銀或矽體熱接觸，溫度會(huì )遠低于矽熔點。隻有假設接觸區域被低導熱材料（例如玻璃層）包圍時，模型才會(huì )指示溫度高于矽熔點。從這些發(fā)現中，我們得出了一個描述性假設，該假設可以被視爲文獻中已知的“當前被解雇的聯系人”假設的延伸。我們認爲，LECO處理前的接觸需要滿足某些激活標準（接觸大小和隔熱環境），才能通過(guò)LECO工藝“激活”。如果被激活，觸點（如文獻所述）作爲半球體進(jìn)入材料，并且由于電流密度下降而停止生長(cháng)，因此如果觸點達到一定尺寸，溫度會(huì )下降。我們的計算表明，這個尺寸是按照典型結深度（~300納米）的順序排列的。如果用LECO過(guò)度處理PERC電池，這些電池與磷發(fā)射體的分流阻力降低的觀察結果是一緻的。
導言

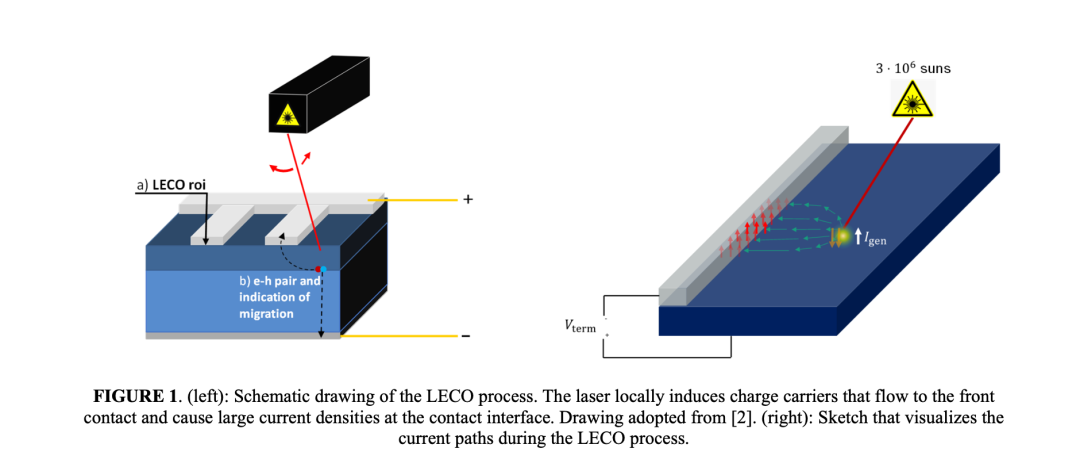

“激光增強接觸優化”（LECO）流程于2019年首次推出[1]。LECO改善了用絲網印刷銀漿金屬化太陽能電池的金屬半導體接觸。在此過(guò)程中，激光掃描電池正面，局部導緻非常高的電荷載體注入。同時，對電池的觸點施加負偏置電壓。高注入和負偏差通過(guò)接觸界面導緻高電流密度，這導緻了接觸的形成。該過(guò)程的示意圖如圖1所示。
LECO允許接觸低摻雜的發(fā)射器[3]，它允許使用LECO特定漿料[4]，并允許在PERC加工線中應用較低的燃燒溫度[5]。加工鏈中的這些額外自由度被證明會(huì )導緻PERC太陽能電池的效率提高潛力約爲0.3%abs.至0.4%abs。在我們的實驗室裡，我們最近可以證明iTOPCon太陽能電池的效率提升潛力甚至更高（0.6%abs）[6]，并且（令人驚訝的是）我們觀察到LECO還改善了具有鍍層觸點的電池的效率潛力[7]。盡管該過(guò)程潛力巨大，但LECO過(guò)程觸發(fā)的接觸形成機制尚未被完全理解。在引入LECO之前，各種工程試圖描述Ag-Si觸點的形成[8-11]，指出電流可能“直接”從矽流向銀體，或者“間接”通過(guò)隧道穿過(guò)玻璃內部的Ag沉澱物上的薄殘留玻璃屏障。關于LECO在接觸形成中的作用，在最近關于太陽能電池金屬化的一本書中可以找到一個小段落（[12]第6.1.7節），其中指出，根據參考文獻，LECO激發(fā)提供了還原Ag+離子所需的必要電子，這是接觸形成所必需的。[13]。與此相反，Großer等人[14]提出了一個描述性模型（“當前發(fā)射接觸（CFC）模型”），指出通過(guò)接觸界面的高電流密度會(huì )導緻高溫，這些高溫導緻銀和矽之間的相互擴散。冷卻後，留下由銀和矽混合相組成的大表面的半球形觸點（CFC）。然後，這些氟氯化碳在A(yíng)g-Si接口上具有良好的整體接觸。
在這項工作中，我們試圖通過(guò)對二極管網絡(luò )中的過(guò)程情況進(jìn)行建模，更定量地了解LECO過(guò)程中的電流路徑和電流密度。計算出的電流密度用作返回溫度分布的傳熱模型的輸入。我們調查溫度是否以及在哪些條件下變得足夠高，以支持氟氯化碳的假設?；诮＝Y果，我們擴展了CFC假設和名稱要求，這些要求必須在LECO過(guò)程之前由接觸結構來滿足，我們提出解釋爲什麼接觸的增長(cháng)會(huì )在某些接觸半徑停止。
DIODE網絡(luò )模擬
模擬設置

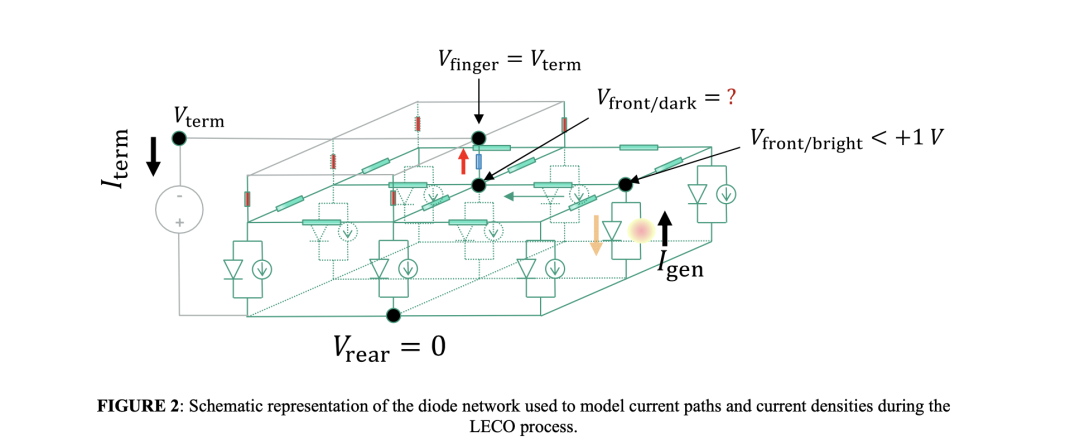

正如[15]所總結的那樣，許多作者都采用了電路網絡(luò )模擬對光伏設備的描述。與典型的太陽能電池工作條件（強度約爲1太陽的均勻照明，正向電壓在0 mV至750 mV之間）相反，LECO過(guò)程中的條件從根本上不同。這裡應用了短的局部照明，局部強度約爲3 Megasuns，反向偏置高達-25 V。爲了計算通過(guò)太陽能電池相關段的當前路徑（如圖1（右）所示），我們用圖2所示的二極管網絡(luò )表示該段。電路網絡(luò )中的電壓和電流密度是使用基爾霍夫的電路定律計算的。在實踐中，我們使用免費軟件LTspice XVII[16]的求解器。

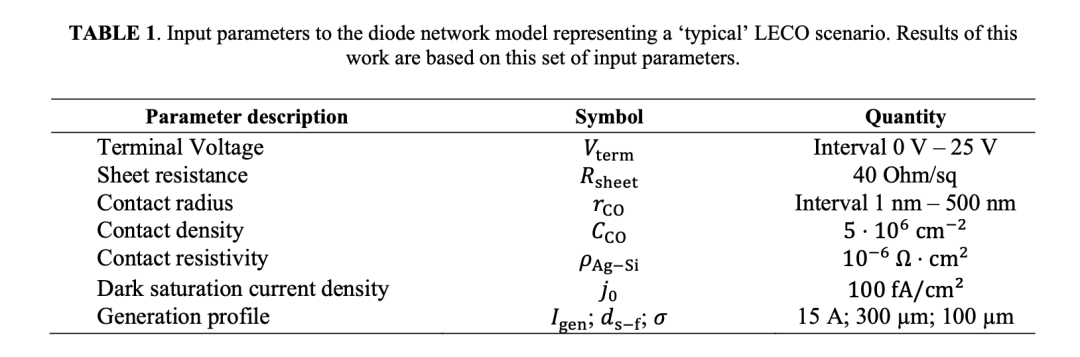

作爲模型的輸入，給出了表示光照誘導産生電流的産生輪廓jgen(，y)。Jgen(x，y)被認爲是位置的函數，因爲激光照亮了産生電流密度最高的某個光斑(xo，yo)。在此點之後，igen(X，v)被假定爲具有特征寬度o的特定形狀衰變。因此，産生剖面完全由總的産生電流iGen、光斑位置到金屬手指D.F的距離以及激光光斑o的特定寬度來描述。二極管的正面由歐姆電阻Rsheet連接，Rsheet表示電池的發(fā)射極薄層電阻。二極管本身的特點是暗飽和電流密度io和理想值爲1。假設銀指的金屬是一個等電位區，它通過(guò)接觸電阻連接到金屬下面的二極管。金屬半導體界面由一個區域來描述，該區域在主體部分是不導電的，但在某些接觸開(kāi)口處是導電的。這些接觸開(kāi)口的特征在于該區域內的密度CCO，半徑RCO和特定的電阻率帕司。片電阻假定爲400/平方。對于太陽能電池發(fā)射器來說，這似乎是不典型的低。然而，這種選擇的薄層電阻允許匹配的模擬終端電流與實驗測得的終端電流。我們認爲，在此過(guò)程中的薄層電阻是-在正常的大陽能電池操作相反-不確定的發(fā)射極的摻雜密度，而是由注入的載流子本身，這是一個參數支持選擇較低的薄層電阻的二極管的暗飽和電流密度被假定爲100 fA/cm2代表一個典型的太陽能電池值。接觸半徑在1nm和500 nm之間的間隔中變化。這是相當困難的假設，對“真實的接觸半徑在絲網印刷矽銀界面的複雜景觀。然而，給定的間隔似乎代表了可能的接觸半徑的合理選擇，可以從文獻[8.14,17，18]中接觸界面的SEM圖像來判斷。接觸密度CCo的值在[14]作爲矽銀界面上接觸密度的粗略估計。觀察頂視圖SEM圖像(本文未顯示)，我們可以確認密度值大緻在10°cm2和107cm2之間，支持在[14].在文獻中發(fā)現了不同的數值，銀和矽頁-Si之間的直接接觸電阻大緻分配在10-60cm 2。中給出了一個概述[19.肖特基接觸熱電子發(fā)射和場發(fā)射的理論表達式[20]對于依賴于表面摻雜濃度的比接觸電阻，也産生約10-60cm 2的典型值。雖然描述這些接觸的數值是基于粗略的估計，但我們在這項工作中觀察到的有關趨勢可以用表1中給出的輸入參數作爲“典型”情景的描述。表1列出了這項工作中用于建模的輸入參數清單。
二極管網絡(luò )模擬和討論的結果
從二極管網絡(luò )的觀點來看，可以得出關于通過(guò)金屬半導體界面可以實現的最大電流密度Jm ax的上限的個基本結論。實際上，Jm ax隻依賴于端電壓Vterm和銀與矽之間的電阻率。-Si和作爲經(jīng)驗法則可以用下面的表達式給出:
從一開(kāi)始，這可能并不是完全直觀的，但很明顯，如果這個表達式被認爲是歐姆定律，在命名子中有一個電壓下降，在分母中有一個電陽率。電壓降在圖2所示的兩個點之間?，F在的關鍵思想是，伏前/暗不能大于1V。這是因爲二極管的特性。如果個矽二極管被照亮一個太陽，我們習慣于VC值在700 mV左右。在LECO過(guò)程中，有幾個大力神的局部照明。這可能會(huì )提高局部電壓值慢慢接近一伏，但除非照明變得荒謬地高，局部電壓不會(huì )增加遠遠超過(guò)一伏。因此，方程(1)爲通過(guò)接觸界面的電流密度的上限提供了一個非常簡單的經(jīng)驗法則，并使我們能夠迅速估計出我們正在處理的電流密度的數量級爲幾個MA/cm2。(取決于端子電壓)如果我們假定直接電阻率Pag-Si爲10-60·cm 2。

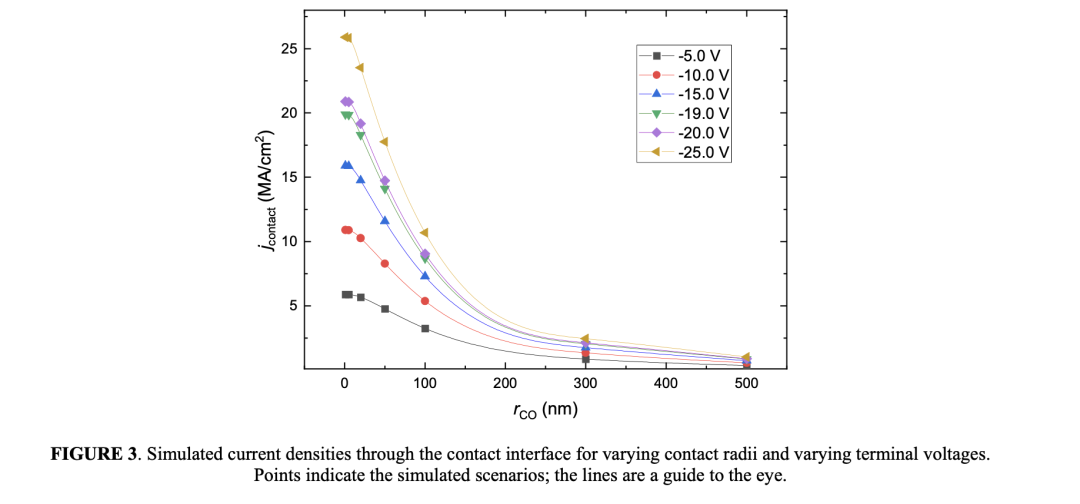

使用上述模擬設置，我們計算通過(guò)接觸界面的電流密度爲不同的接觸半徑和不同的端子電壓。結果如圖3所示。
我們觀察到，電流密度隨著(zhe)終端電壓的增加而增加，這是意料之中的。由于電流必須通過(guò)的區域減少，電流密度隨著(zhe)接觸半徑的減少而增加。但最終，電流密度飽和了非常小的接觸半徑，接近方程（1）給出的飽和值。圖3中顯示的結果用作以下討論的傳熱模型的輸入值。
傳熱模型
仿真設置

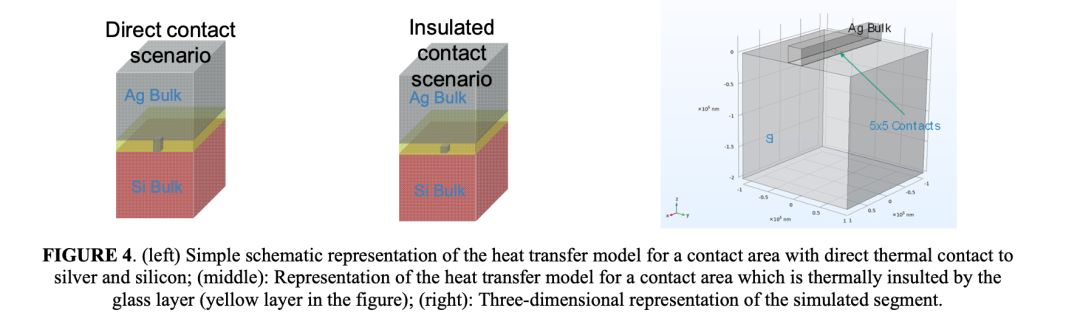

爲了計算LECO過(guò)程中接觸界面出現的局部溫度，我們建立了一個傳熱模型。在那裡，設備的一部分由圖4（右）中可視化的幾何圖形表示。假設一個200x200x200 μm3的矽立方體位于銀塊（橫截面25x25 μm2）下方。假設材料之間有500納米高度的玻璃層。在玻璃層中，我們假設一個5x5觸點陣列。接觸半徑從1納米到500納米不等。我們現在模擬兩個不同的接觸場景。第一個（“直接接觸場景”見圖4（左））假設銀和矽之間有直接導電路徑和熱接觸。第二個（“絕緣接觸場景”圖4（中間））假設該接觸通過(guò)殘留玻璃層與銀和矽塊部分熱分離。
傳熱模型假設焦耳熱根據表達式在接觸區域消散：
這裡的量ic contact是流經(jīng)觸點的電流密度，由上一節中解釋的電路網絡(luò )計算確定。我們用熱導率矽銀玻璃，130瓦寬，429瓦寬，1.38瓦寬 以及熱容Cp;si，Agglass=703，235 kkK，700-分別用于矽，銀和玻璃。這些輸入允許求解熱方程和計算溫度分布T (x,t)作爲空間和時間的函數。在實踐中，我們使用商用軟件Comsol Multiphysics進(jìn)行計算。
傳熱模型和討論的結果

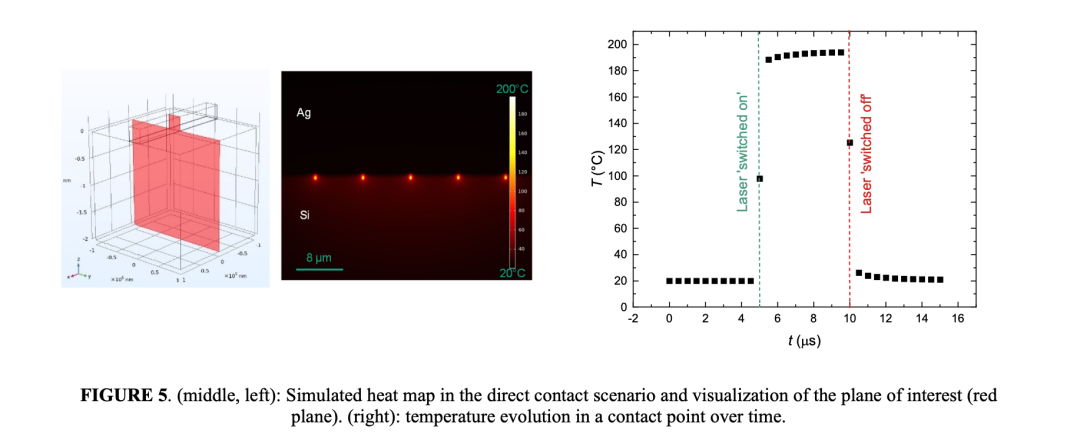

圖5（中）顯示了圖5左側所示的平面區域的熱圖。熱圖是通過(guò)假設“直接接觸場景”獲得的。圖5的右側顯示了接觸點隨時間變化的溫度變化。

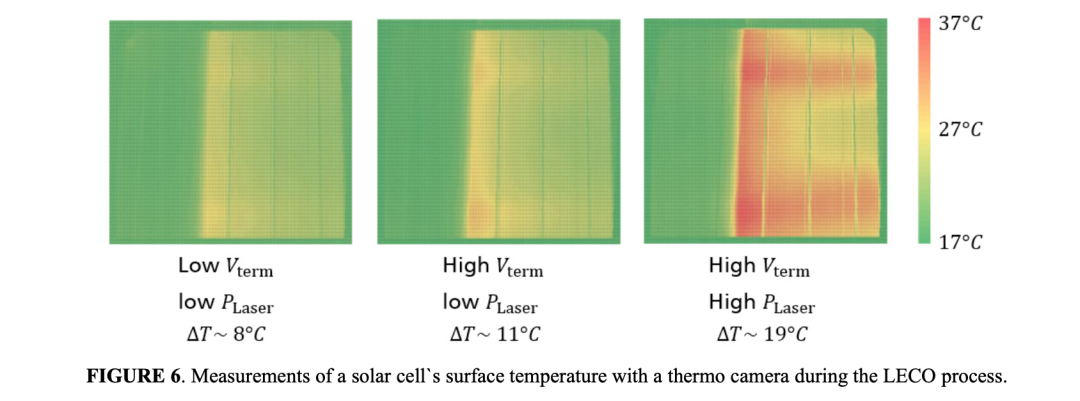

從模擬熱圖中可以得出兩個基本發(fā)現。也就是說，高溫隻出現在電流實際流經(jīng)的接觸區域的附近。已經(jīng)靠近接觸區，溫度下降到室溫左右的值。這與實驗結果非常一緻，實驗結果是通過(guò)在LECO過(guò)程中用熱照相機監測太陽能電池獲得的。熱相機圖像如圖6所示，適用于不同的LECO設置（終端電壓和激光功率）。據觀察，電池的表面溫度不會(huì )超過(guò)室溫明顯升高。其次，時間演化表明，觸點的升溫在電流密度“打開(kāi)”後立即發(fā)生，觸點在“關閉”電流後立即冷卻。在這裡，5 μs代表激光在LECO過(guò)程中“留在”一個位置的典型時間。這次進(jìn)化支持了CFC理論，該理論闡述了觸點的“快速冷卻”。

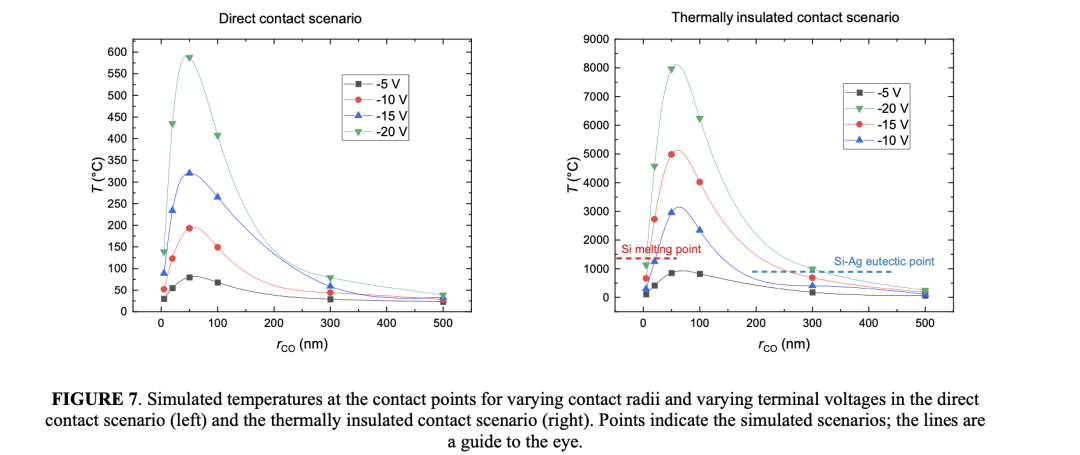

使用模擬電流密度作爲“直接接觸場景”和“熱絕緣接觸場景”的輸入，我們計算了不同接觸半徑和不同端子電壓的接觸點的最高溫度。結果如圖7所示。
首先，在這兩種情況下都可以觀察到，小接觸半徑的溫度在開(kāi)始時會(huì )升高，最高可達50納米左右。這是因爲-盡管小觸點的電流密度很高-但觸點體積中沒(méi)有足夠的熱量沉積。進(jìn)一步增加接觸半徑，我們觀察到溫度因電流密度下降而下降，接觸半徑增加。其次，我們觀察到，在“直接接觸場景”中，局部溫度保持在矽和銀的共晶溫度（~835°C [21]）以下，遠低于矽熔點（~1410°C），即使對于相當強的LECO參數也是如此。
這是因爲熱導體（銀和矽）很快將熱量“帶走”。相比之下，在“熱絕緣接觸場景”中，溫度達到高于矽熔點的值。這兩個發(fā)現讓我們得出一個假設，即LECO之前的聯系人需要滿足兩個標準，才能被LECO“激活”，并開(kāi)始成長(cháng)爲當前解雇的聯系人：
觸點需要部分隔熱，才能達到矽熔點以上的溫度
觸點在LECO工藝之前需要有一定的尺寸，以便産生足夠的熱量來達到矽熔點

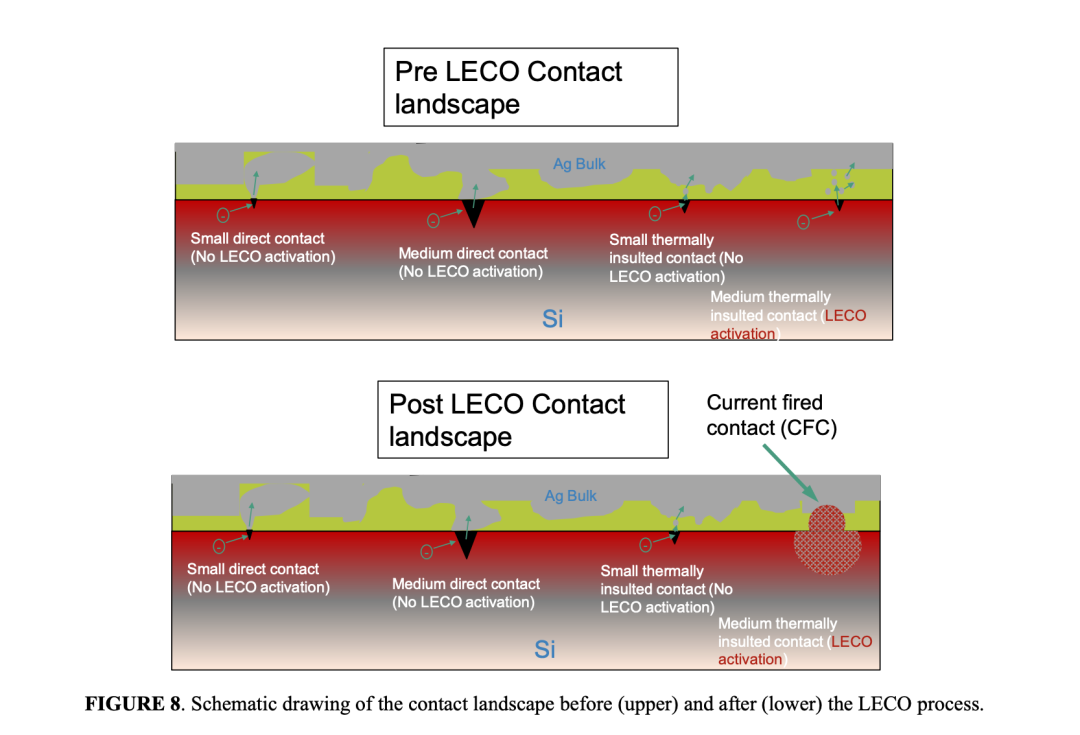

圖8顯示了一張示意圖，該圖應顯示LECO之前和之後可能接觸景觀的印象。
當觸點變大時，電流密度和溫度降低。最終，溫度下降到銀矽合金共晶點以下，如圖7所示(右)。我們相信，在這種接觸規模，接觸將停止增長(cháng)。最有趣的是，根據LECO電壓，圖7所示的接觸尺寸在200到400 nm之間。這是典型的PERC電池與磷發(fā)射器的連接深度。在我們實驗室最近的一項實驗中(未在本工作中展示)，我們發(fā)現與深結的PERC電池相比，淺層連接的PERC電池對LECO過(guò)度處理更敏感。因此，這些發(fā)現與實驗觀察到的行爲是一緻的。最後，應該指出，本工作中顯示的絕對電流密度和溫度值是基于對接觸界面導電行爲的非常粗略的假設。如果改變一個參數(例如，直接電陽率Pag-si)，我們就會(huì )得到不同的數字。然而，我們觀察到的潛在趨勢將保持不變，因此模擬結果揭示了對LECO過(guò)程中所發(fā)生的事情的有價值的洞察。
結論
通過(guò)電路網絡(luò )模擬，我們發(fā)現在LECO過(guò)程中，通過(guò)接觸界面的電流密度爲幾個MA/cm2。我們導出了在LECO過(guò)程中可能出現的最大電流密度的一個簡單的經(jīng)驗法則(方程(1)。發(fā)現電流密度隨接觸半徑的增大而減小。使用傳熱模型。我們觀察到接觸點局部升溫很強(達到100°C到8000C之間)，但溫度下降到接近這些點，從而解釋了在熱照相機觀察到的過(guò)程中表面溫度較低的原因。從溫度隨時間的變化來看，我們可以說觸點是瞬間升溫和冷卻的(在一個相對于有效LECO時間5us可以忽略不計的時間內)，我們還觀察到觸點必須對矽和銀的良好導熱量進(jìn)行隔熱，才能達到矽熔點以上的溫度。如果接觸半徑增大，我們觀察到溫度下降。根據這些發(fā)現，我們得出了一個假設，即在LECO工藝之前，觸點必須滿足活化標準(尺寸和保溫)，如果生長(cháng)相關的溫度下降導緻Si-Ag合金共晶溫度以下，則觸點停止生長(cháng)。計算得到的接觸尺寸在典型的磷發(fā)射極結深(~300 nm)範圍內，與不同發(fā)射極深度太陽電池的實驗結果一緻。
